一般性检查
当您收到一台新的FY201系列PWM波形发生器/4-20mA 2-10V发生器时，建议您按照以下步骤对仪器进行检查。
1． 检查运输包装
如运输包装已损坏，请保留被损坏的包装或防震材料，直到货物经过完全检查且仪器通过电性和机械测试。因运输造成仪器损坏，由发货方和承运方联系赔偿事宜。
2． 检查整机
若存在机械损坏或缺失，或者仪器未通过电性和机械测试，请联系您的FeelElec经销商。
3． 检查随机附件
请根据附录C内容（代装箱单），检查随机附件，如有损坏或缺失，请联系您的FeelElec经销商。
前面板概述
前面板被分成几个易于操作的功能区。本部分简明扼要地介绍前面板控制部件和屏幕界面。
| 项目 | 名称 | 说明 |
|---|---|---|
| 1 | LCD显示屏 | 1.44 英寸 TFT（128×128）彩色液晶显示屏，显示当前功能的参数设置、输出状态等内容，详细信息请参考“用户界面”一节 |
| 2 | 模式切换键 | 按动此按键可以循环切换至PWM模式、脉冲模式、波形发生器模式、2-10V/4-20mA直流输出模式 |
| 3 | 上下选项切换按键 | 在任意参数调节界面可以切换调节选项 |
| 4 | 调节旋钮 | 使用旋钮设置参数时，可以增大（顺时针）或减小（逆时针）当前光标处的数值。当按下旋钮时可以切换光标位置 |
| 5 | 输出控制键 | 可以控制当前模式是否输出 |
背部面板概述
FY6900的背部面板如下图1-2所示。下方排布着6个接线端子，分别是PWM/脉冲波输出端、波形发生器输出端、2-10V 4-20mA直流输出端、GND输出端、电源输入负极、电源输入正极。左上方有一个白色端子，是RS485通讯接口。
1.PWM/脉冲波输出端
根据界面显示的模式输出PWM波形信号或者脉冲波波形信号。
2.波形发生器输出端和2-10V输出端
输出正弦波、三角波、锯齿波三种波形中的一种波形信号。
3.4-20mA直流输出端
4.GND输出端
5.电源输入负极
6.电源输入正极
输入电压为直流电压，范围：6-20V
7.Modbus通讯（RS-485）端
用户界面
FY201的用户界面包括四种模式为：PWM模式、脉冲模式、波形模式和2-10V/4-20mA模式。
PWM模式
| 项目 | 描述 |
|---|---|
| 1 | 当前模式名称 |
| 2 | 当前模式输出状态 如： ON 表示当前输出打开， OFF 表示当前输出打开，可通过前面板 O 按钮来更改输出状态。 |
| 3 | 当前PWM的占空比示意图 |
| 4 | 当前PWM模式参数FREQ为当前频率值，大于1000Hz时自动切换为KHz单位，小于等于1000Hz时自动切换为Hz单位。AMPL为当前电压值，DUTY为当前的占空比值 |
脉冲模式
| 项目 | 描述 |
|---|---|
| 1 | 当前模式名称 |
| 2 | 当前模式输出状态 如： ON 表示当前输出打开， OFF 表示当前输出打开，可通过前面板 O 按钮来更改输出状态。 |
| 3 | 当前波形示意图 |
| 4 | 当前脉冲模式参数 T0/T1/T2分别对应示意图中的脉冲宽度，当脉冲时间大于1000ms(毫秒)时，自动切换为 s （秒）单位，小于1000ms时显示的单位为ms。NO.为输出的脉冲数量 AMPL为当前的电压值 LOOP为循环输出开关，当显示 ON 时为循环输出，当显示 OFF 时为关闭循环输出。 |
波形发生器模式
| 项目 | 描述 |
|---|---|
| 1 | 当前模式名称 |
| 2 | 当前模式输出状态如：ON 表示当前输出打开， OFF 表示当前输出打开，可通过前面板 O 按钮来更改输出状态。 |
| 3 | 当前波形示意图 |
| 4 | 当前波形模式参数 WAVE为当前波形，SIN为正弦波，TRIG为三角波，SAWT为锯齿波。FREQ为当前频率值，大于1000Hz时自动切换为KHz单位，小于等于1000Hz时自动切换为Hz单位。 |

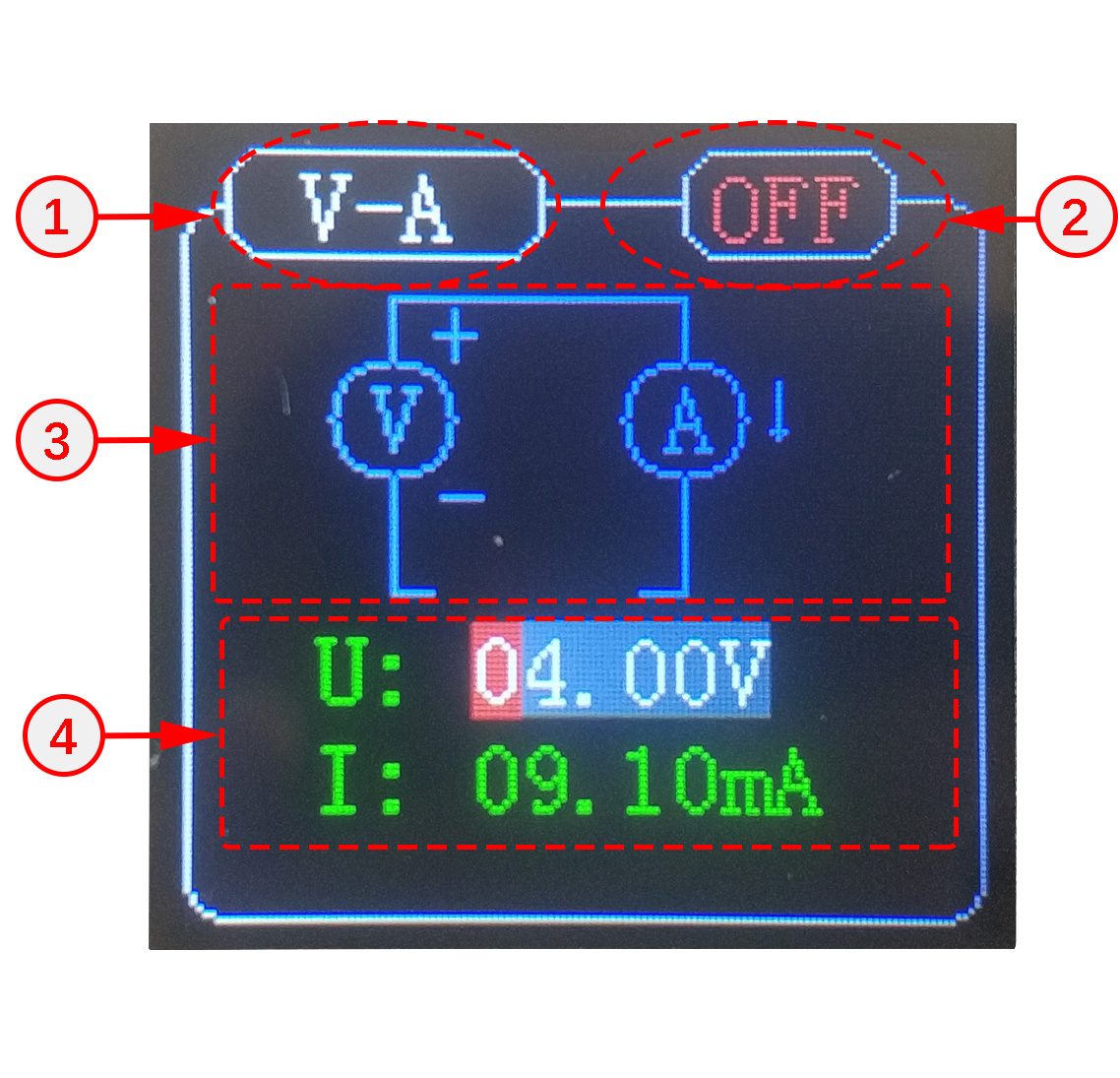

2-10V/4-20mA模式
| 项目 | 描述 |
|---|---|
| 1 | 当前模式名称 |
| 2 | 当前模式输出状态 如： ON 表示当前输出打开， OFF 表示当前输出打开，可通过前面板 O 按钮来更改输出状态。 |
| 3 | 当前模式示意图 |
| 4 | 当前模式参数 U为当前电压值。I为当前电流值。 |
外观尺寸
