信号发生器操作说明

信号发生器可以产生正弦波、方波、组合波、扫描波等波形，用以模拟霍尔式、磁电式曲轴凸轮信号。下图为信号发生器界面功能说明。- 信号发生器可以产生正弦波、方波、组合波、扫描波等波形，用以模拟霍尔式、磁电式曲轴凸轮信号。下图为信号发生器界面功能说明。

1.输出波形选择

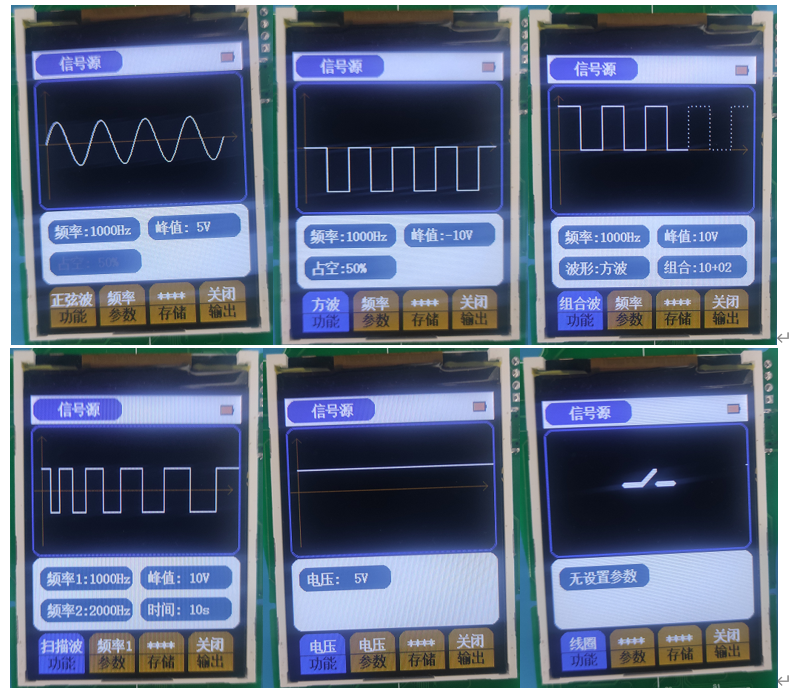

点击F1功能按键，即可对功能选项中的输出对象进行选择，可选择正弦波、方波、组合波、扫描波、电压、线圈。选择完成后，屏幕中心坐标轴随即更新显示相应的功能图像。

2.输出参数设置

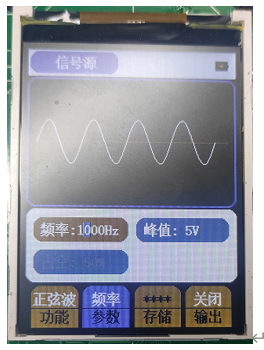

点击F2功能按键，即可对波形参数进行选择，多次点击F2按键，可对不同的参数进行设置，灰色参数为默认参数，不可设置。如下图所示。

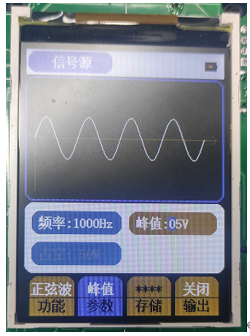

点击左右方向按键，可对波形参数位进行选择，点击上下方向按键，可对已选择的参数位进行调整。如下图所示。

3.存储与加载功能

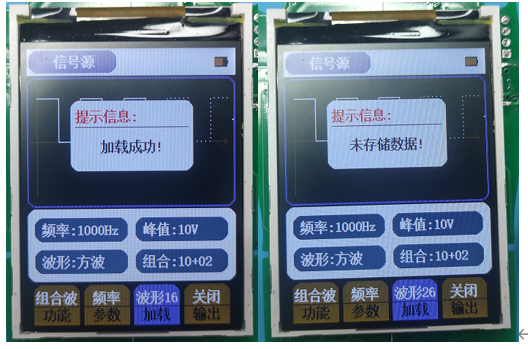

点击F3功能键可以切换存储与加载功能，当选择加载功能时，通过方向键可对波形编号进行调整，点击OK键可以对已经选定的存储编号进行加载，同时屏幕会显示加载信息，若波形存储数据存在，则显示加载成功，并更新屏幕波形示意图，若该编号下未存储波形数据，则显示未存储数据。如下图所示。

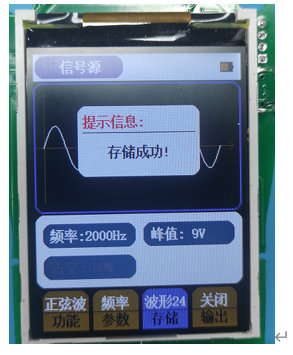

点击F3功能键可以由加载切换至存储功能，当选择存储功能时，首先应当选择波形并设置参数，例如正弦波，频率2KHz，峰值9V，然后点击F3功能键切换至存储功能，通过方向键选择存储位置，选定存储位置后按下OK键，随即显示提示信息，存储成功。如下图所示。

4.输出控制

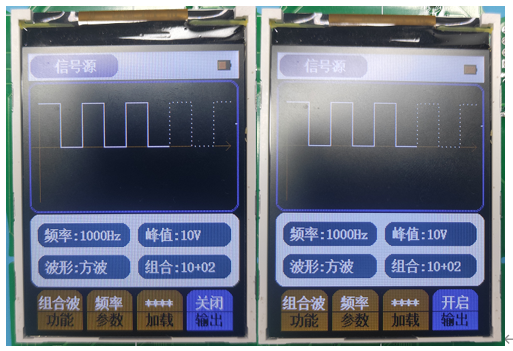

点击F4功能键可以对当前波形进行输出，再次点击可以关闭输出，特别注意的是当正在输出信号时，点击F1切换波形会自动关闭当前输出。如下图所示。
